収蔵望遠鏡

五藤光学研究所製　１０．２（４吋）赤道儀Ａ型

１０．２（４吋）赤道儀には木製三脚・重量４０㎏のＡ型と、金属ピラー脚重量８０㎏のＢ型があります。Ａ型は移動式赤道儀の最高級品として製作され、Ｂ型は固定型として製作されています。赤道儀本体と１０２㎜鏡筒の仕様はいずれも同じです。

本機は木製三脚ですからＡ型です。カタログによるとＡ型は、「★移動式赤道儀の最高級品。テストにテストを重ねた完璧なシンクロナスモーターに加えて、赤経微動用の差動ギヤーは追尾を完全に補正します。バランスのとれたレンズ設計とともにその総合能力を充分に発揮する高級赤道儀です」とあります。価格は２５０，０００円送料・据え付け調整費別となっています。１９６６年の大卒上級甲種採用の公務員初任給が２３，３００円ですから、月給の１１倍になります。現在の価値だとおよそ２２０万円になります。

フードをはずして対物レンズが見えるようにしてみました。

口径１０２㎜　焦点距離１５００㎜　アクロマートレンズ
ＥＤ＝１０２㎜のＥＤはｅｆｆｅｃｔｉｖｅ　ｄｉａｍｅｔｅｒの略で有効口径の意味です。
異常低分散ガラス材であるＥＤレンズ仕様のアポクロマートではありません。

ＧＯＴＯ　ＪＡＰＡＮの刻印
ＧＯＴＯは五藤光学研究所のプランド銘

光軸調整装置付きです。

寄贈者の内海様が入手されたときにはカビが発生していたとのことです。清掃後のカビ跡ですが、この大きさと範囲なら実用上の問題はないはずです。

接眼部はドロチューブ固定ネジ付きで３６．４㎜径ねじ込み、２４．５㎜径差し込みが使えます。

ピント調整はラック＆ピニオン式で４本の固定ネジと２本の与圧ネジで動きを調整できるようになっています。動きはスムーズです。

ピント調整ネジですが、この凝ったネジの加工をみただけでも本機が高級機であることがわかります。

２４．５㎜径接眼レンズの差し込み口です。

スリ割り

スリ割りを締め付ける構造です。

テフロンリングを使った現在の高級機よりも凝った構造であったことがわかります。

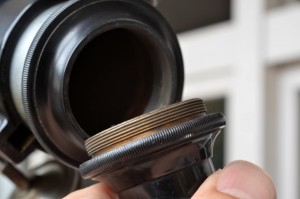

３６．４㎜径　ネジ込み式です。材質は真鍮と思われます。

ファインダーが欠品しており、鏡筒を振ってみるとカラカラという音がします。小さな部品が鏡筒内ではずれている可能性が高いので、接眼部をはずしてみたところ、小さな六角ナットがでてきました。

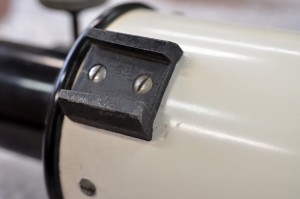

寄贈者からこれがついていたはずですと渡されていたファインダー取り付け部のナットに一致しました。

ファインダー取り付け部を組み立てました。しかし１９６６年のカタログではＡ型のファインダーは２本脚です。Ｂ型は１本脚ですが、アリガタアリミゾ形式だったかどうかは解りません。これがオリジナル状態かどうかは不明です。（後日、この年代の望遠鏡の部品はよく変更されることがあり、カタログと異なることが多々あることがわかりました。おそらくこのアリガタアリミゾ形式はオリジナルと思われます）

赤道儀の動きに異常はありません。赤道儀の塗装はグレー色のエナメル焼き付け塗装です。１９６６年ですから５０年以上前の製品ですが、いまだに艶があります。

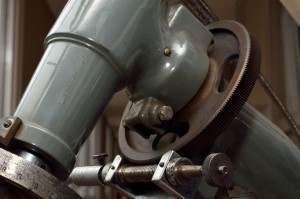

赤経のウォームギアは大きく、分厚いもので、一般的な１０㎝クラスとはまるで別物です。

与圧調整ネジが３本あります。

動きに異常なガタ付きや堅さはありません。グリスを新しくすると素晴らしい滑らかさになると思われます。

赤緯のウオームギアです。全周微動です。

カバーがあるためギア全体をみることはできません。径は赤経ほどの大きさはありませんが、歯の刻み方が細かくされていることがわかります。クランプ、微動ともに故障はありません。

高度（緯度）目盛り

高度調整はターンバックルで行えます。

ターンバックルを固定しているボルトに注目！

五藤光学研究所のブランドロゴマーク入りの特製品です。

モータードライブは取り付けギア部品に一部欠品があり、組み立てできていません。

赤緯環目盛りです。バーニア付。

赤経目盛環。こちらもバーニア付。

バーニア無しで４分までは読めます。バーニア使用で３０秒までは読めるようです。

赤緯微動ハンドルです。グリップのクラシカルなデザインに時代を感じます。

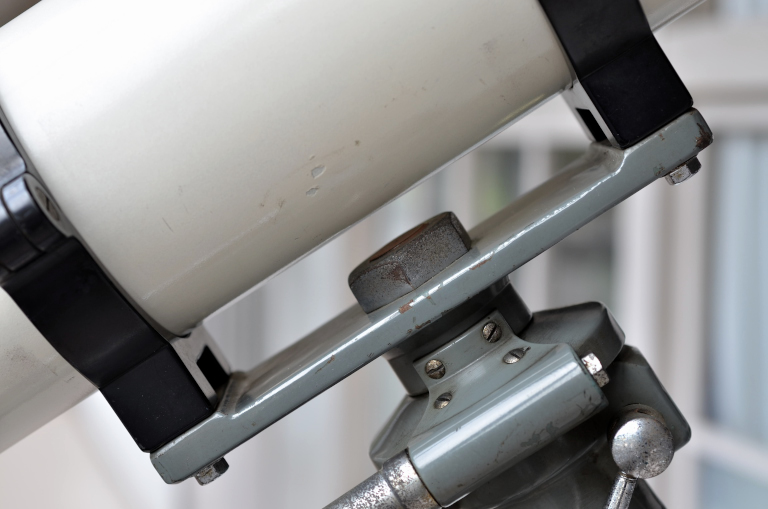

鏡筒バンドは一般的な六角ボルトで固定されています。

鏡筒バンドと鏡筒サイズはぴったりとフィットしており、大きめにつくってネジの閉め具合で留めるようなものではありません。シンプルな形状ですが、職人技を感じてしまいます。

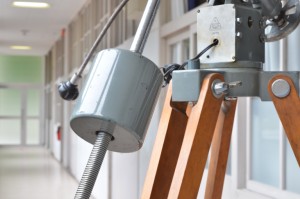

バランスウェイト、ウェイトシャフトは全ネジタイプです。

三脚の開き止めは無骨な鉄板です。塗装はさび止め塗装で、赤道儀本体のエナメル焼き付け塗装のグレーと異なります。組み立て前には違和感を感じましたが、三脚に取り付けてみると、木部の色とよくあっており違和感を感じなくなりました。

本格的なメンテナンスはまだですが、５０年以上前の望遠鏡と思えない動きです。

---

本機は２０１６年５月２９日に福岡県の内海様からの寄贈品です。天体望遠鏡博物館のホームページから寄贈問い合わせメールがあり、会員が仕事の出張を利用して、内海様のご自宅にお伺いさせていただきました。

内海様に本機入手の経緯をお聞きしたところ、２００８年９月、福岡県飯塚市の商店街を歩いていたとき、眼鏡店の２階ショーウインドーに望遠鏡を発見。最初はユニトロンかと思い、フジのＧＳ６４５Ｓで写真撮影してると、お店の方から「どうぞ中に入ってご覧下さい」と声がけされたそうです。店内にはいって、近づいて五藤１０㎝屈折赤道儀であることに気付き、あちこちさわっている内に、うれしくなって「譲ってもらえませんか」とお話されました。お店の方からは「社長に聞いてみます」とのことで電話連絡を心待ちにしていました。２日後、「格安で譲ります」ということになり翌日、受け取りにいったとのことです。

望遠鏡が「天体を見たい」と言っているような気がした。

このときの気持ち、天体望遠鏡マニアならわかりますね。

整備後、見え味を確かめたところ「すごくいい！」特に惑星は安定していて高コントラスト。短焦点とは違う見え味に満足されたそうです。

なぜこんなにいい望遠鏡を天体望遠鏡博物館に寄贈して下さるのか。

内海様によると、鏡筒はまだ充分に使えるのだが、大きすぎて稼働率は非常に低かった。これでは眼鏡屋さんのショールームに飾ってあったときとほとんど変わらない。それよりもできるだけ多くに人に見てもらったほうがいいだろうということで、親しい天文仲間とも相談して天体望遠鏡博物館への寄贈を決意されたとのこと。

とても有りがたい話です。

内海様の初めての望遠鏡は学研の「子供の科学」の付録についていたシングルレンズで自作した望遠鏡。その次がコルキットの８㎝シングルレンズ望遠鏡キット。その次が親に買ってもらったケンコーのＳＲ－９００。（本当はタカハシの１０㎝反射赤道儀が欲しかった）

自分のお金ではじめて購入した望遠鏡はタカハシＰ２赤道儀とＦＣ６５鏡筒。その後、アスコスカイホーク２１㎝反射経緯台、ニンジャ４００などなど。眼視観望派と思われる機材群に囲まれながら、一方では超新星探索家として、タカハシＥＭ２００赤道儀＋Ｓｋｙ　Ｅｘｐｌｏｒｅｒ ＳＥ２００ＮＣＲ鏡筒＋ＳＴ２０００ＸＭ冷却ＣＣＤなどの機材を自宅駐車場の観測小屋（全体移動式）に設置し、遠隔操作しています。

---

２０１６年６月下旬

本機の対物レンズの微少なカビ跡・汚れが今後、レンズに悪影響を及ぼすのを防ぐため、ヨシカワ光器研究所さんに、鏡筒部のメンテナンスを委託しました。

メンテナンス前のカビ跡

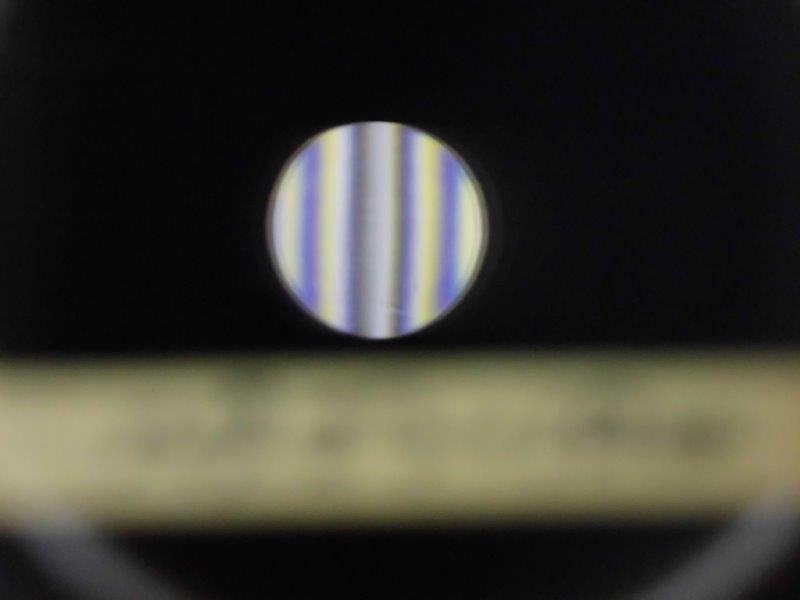

対物レンズの現在の状態を調べるため、ロンキーテストを行った際の像です。強い負修正があります。セルを分解したところ、本来の位置にレンズ配置ができていないことがわかりました。内海様に確認したところ、入手直後にメンテナンスを行ったことがあるとのことでしたので、その際に何らかの原因で、発生したようです。それでも良く見えていたということですので、Ｆ１５長焦点屈折の良さがよくわかります。

レンズをクリーニング後、再度、ロンキーテスターで調整し、正しいレンズ位置に追い込んだ像が下の写真です。

ほぼ、まっすぐなラインを描くようになりました。これで製造時本来の性能を発揮できるはずです。

赤道儀もヨシカワ光器研究所にて分解・整備を行うことになりました。

続く
